本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油带发三相异步电制冷机组供低压配电箱的用途： 1、合适的配置电磁能。 2、便对电路板的升降使用。 3、有较高的安全的防护系统层级，能直观性 的表明电路设计的导通的情况。

项目名称：656KW汽油发交流接触器组汽轮发动机组单机配电箱主要元件明细清单
配电设备箱其主要元器件封装明细单
序号顺序	命名	型号查询技术参数	组织	比例	制造商
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站设备调控器	HGM6110	只	1	众智
3	发电厂机轉速抑制器	C2002	只	1	孚创
4	电流24v电源功能	DC24V	只	1	众智
5	中型期间继电嚣	HH54P    DC24V	只	2	正泰
6	微型中继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

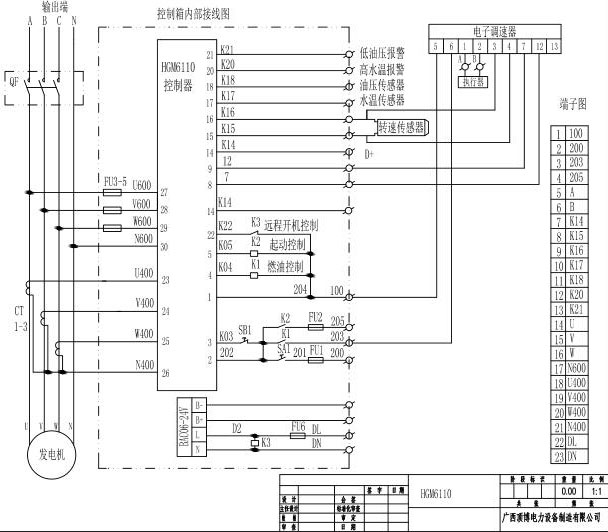

656KW广西顶博发电机组制造单机配电箱元件线路图
